電焊機電纜也稱為焊把線，用作電焊機電纜或者手工焊接電纜，也可作為發電機和電焊條間的連接電纜。其柔性和高機械強度使其適用于汽車工業，機床和船舶工業。該電纜可以用于干燥或者潮濕的室內以及戶外。

電焊機電纜均為單芯線，導體均為無氧銅，銅絲直徑小、根數多，一般由多根銅絲絞合成股線，再由多根股線絞合成導體，所以電焊機電纜線體較粗，銅絲數百根。導體外包一層耐熱聚酯薄膜絕緣，包括單層或雙層電焊機電纜。電焊機電纜屬于特種電纜。

一、用途

• 1、使用范圍：適用于二次側對地交流電壓不超過200V和脈動峰值400V電焊機。
• 2、用途：用作電焊機二次側接線及連接電焊鉗的軟電纜。

二、產品使用條件：

• 1、電纜導體的長期允許工作溫度為65℃。
• 2、電纜的最小彎曲半徑為電纜直徑的6倍。

三、電纜的使用及其注意事項：

• 1、在安裝電纜前首先檢查產品是否跟設備所配備的型號規格相一致，是否能滿足生產的正常需要，安裝時必須注意將絕緣層表面的層處理干凈。
• 2、用電纜時，機電工應嚴格按規定進行操作和安裝，在運行過程中時刻對電纜的運行情況進行檢測，并將檢查的結果予以記錄，防止電纜在運行中受到外力的損傷或其他原因造成的電纜短路、斷路。
• 3、停機以后，對電纜進行全面的檢查，發現問題及時處理。

四、電纜型號

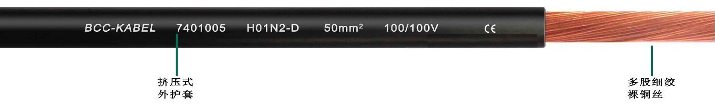

• H01N2-D純銅絲多股精絞；
• H01N2-E超細裸銅絲精絞；
• DUFLEX-CEP超細裸銅絲精絞；
• 外護套材料為橡膠或人工合成橡膠，顏色為黑色。

五、常用電纜規格

常用電焊機電纜的規格型號有16平方、25平方、35平方、50平方、70平方、95平方、120平方等。

六、技術參數

工作電壓：Uo/U 100/100V

測試電壓：1000 V

移動使用最小彎曲半徑：

• H01N2-D：12 x電纜外徑
• H01N2-E：10 x電纜外徑
• DUFLEX-CEP：6 x電纜外徑

使用溫度范圍：固定安裝：-40℃~80℃；移動使用：-25℃~80℃

• Q

  RVVYP是拖鏈電纜嗎？

  A

  RVVYP不是拖鏈電纜。RVVYP全稱是耐油聚氯乙烯護套屏蔽軟電纜（60227 IEC 74），執行國家標準GB/T5023-2008。

• Q

  為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

  A

  拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。
