拖鏈用電線電纜的固定方式

拖鏈電纜，因將電線電纜置入拖鏈盒中而得名。在設備單元需要來回移動的場合，為了防止電纜糾纏、磨損、拉脫、掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現來回移動，是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。

電線電纜在拖鏈中如何進行安裝及電纜是否可以固定，是眾多工程技術人員關心的問題，玖泰為您講述拖鏈用電線電纜的固定方式及固定時的注意事項。

如果拖鏈電纜在布線時受到張力拉伸，會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散，同樣也會與拖鏈的內壁產生摩擦造成護套磨損，并且容易與其他的電纜產生纏繞現象。拖鏈電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。

另外，拖鏈電纜的移動部分如果被固定，會導致彎曲應力無法被分散及吸收，會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。

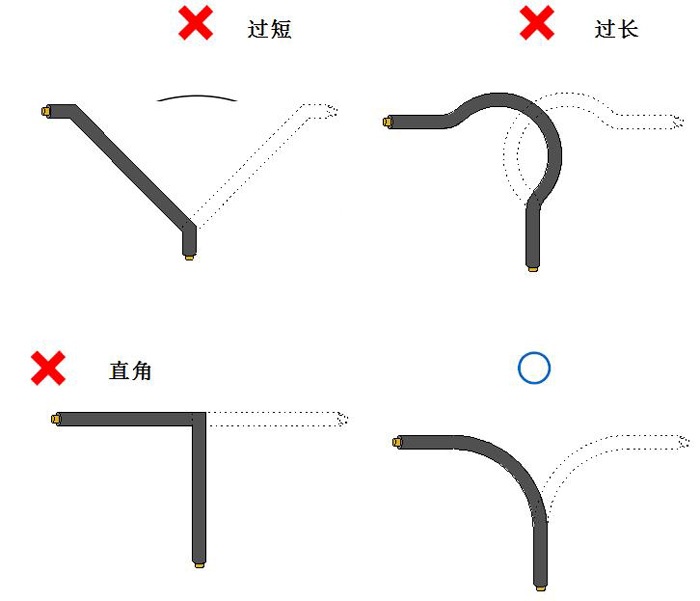

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。

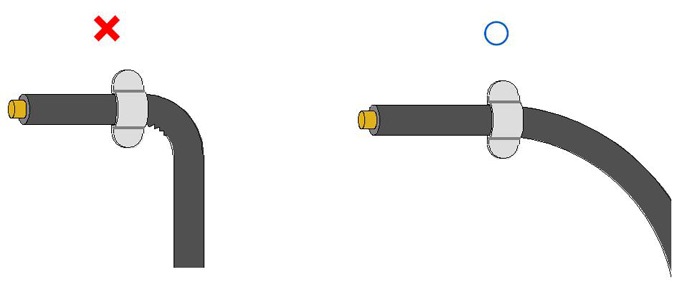

(3)捆扎部分附近不能過度彎曲。

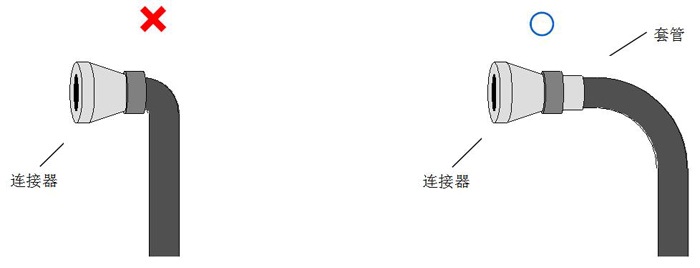

(4)安裝連接器時需要用套管或外殼支撐。

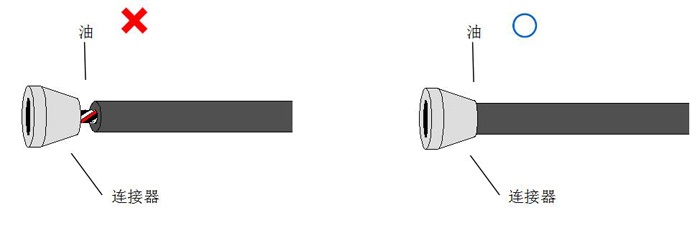

(5)防止連接器根部向電纜內部滲油。

• Q

  什么是聚氯乙烯拖鏈電纜？

  A

  聚氯乙烯拖鏈電纜一般指電纜護套采用聚氯乙烯材料的拖鏈電纜，聚氯乙烯（Polyvinyl chloride)，英文簡稱PVC，應用非常廣泛。PVC有硬質和軟質兩種。

• Q

  高柔線就是指高度柔軟的電纜嗎？

  A

  高柔線不是高度柔軟的電纜。顧名思義，人們往往會認為高柔性就是特別軟，并且越軟越好，因此，一些廠商正是利用了這一點，用超高柔軟度的普通電纜來冒充拖鏈電纜。高柔線的“柔”真正的意義是柔韌而非柔軟。
