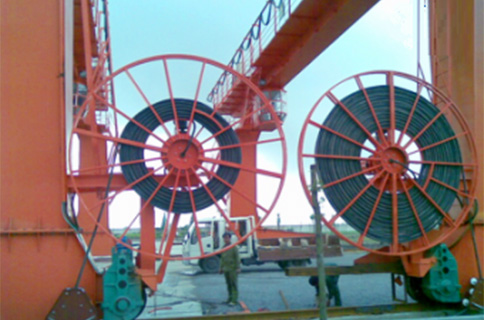

卷筒電纜安裝規范

保證機械設備正常運轉的前提是電纜的正確選型與安裝，即適合的卷筒電纜必須采用規范的安裝，以避免因電纜安裝不當而引起的電纜折斷。我們來看一看卷筒電纜安裝規范。

• 1、為了避免滾動電纜盤，我們應該把電纜直接運輸到現場；
• 2、在安裝電纜盤之前必須展開，在展開的過程中只能從電纜盤頂部取下；
• 3、如果沒有足夠的空間放置電纜的全部長度，在安裝電纜盤和設備卷筒之間的距離應該盡可能的長，避免敷設時產生S彎型和其他的偏斜；
• 4、必須適用大比例的線夾，來固定電纜的末端以避免擠壓電纜；
• 5、當電纜被完全拉出時，至少保留兩圈的電纜在設備電纜卷筒上；
• 6、在操作過程中電纜會跨過切入點，如果切入點在地面下，必須適用適當直徑的補償滑輪，在它上面配備一個漏斗狀的導向裝置，在他上面卷繞一到兩圈電纜；
• 7、在安裝和操作過程當中保護電纜免受外部損害；
• 8、檢查電纜支撐架；
• 9、移動電纜到安裝現場應該使用相宜的電纜滑輪和小卡車。在例外的情況下轉動電纜筒，必須按照箭頭的方向滾動；
• 10、電纜必須無扭絞的卷繞在設備卷筒上，請使用電纜的卷繞設備。對于外徑小于21.5mm的電纜，內彎直徑=10*電纜直徑對于外徑大于21.5mm的電纜，內彎直徑=12.5*電纜直徑；
• 11、不要再過緊或者過松的裝置上拉電纜。在展開過程中，電纜只能從電纜卷筒的頂部取下；
• 12、確保電纜無扭絞；
• 13、調節電纜使電纜松散的掛在電纜支撐架的中部。

• Q

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  A

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。

• Q

  高柔性拖鏈電纜越軟越好嗎？

  A

  高柔性拖鏈電纜并不是越軟越好。雖然柔軟性對于拖鏈電纜在拖鏈系統中的順暢運行有一定的作用，可以減少彎曲應力，但是“軟”的釋義是物體結構疏松，受力后易變形（跟“硬”相對）。如果過于柔軟，可能會帶來一些問題。比如，可能會導致電纜的抗拉伸強度和抗擠壓能力下降，在一些復雜的應用環境中容易受損。
