電纜屏蔽的方式有幾種

屏蔽電纜常用于自動化設備的伺服系統及編碼器中，電纜的屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能，一方面屏蔽可以抵御外來電磁干擾，另一方面屏蔽也可以防止系統本身向外輻射電磁干擾。

來自內部與外部的電磁干擾強度不同，對電纜屏蔽的要求也不同，玖泰為您介紹3種常見的電纜屏蔽方式。

1、單屏蔽-鋁箔屏蔽

• （1）屏蔽由一層單面復合鋁箔和一根排流線組成，排流線為單股鍍錫圓銅絲。
• （2）單面復合鋁箔厚度不小于0.012mm，一般為0.06mm。
• （3）單面復合鋁箔縱包纜芯，重疊率不小于30%。
• （4）排流線直徑不小于0.5mm。
• （5）單面復合鋁箔的金屬面向內，并與排流線相接觸。

2、單屏蔽-編織屏蔽

• （1）由一層編織層組成，編織材料為鍍錫圓銅絲。
• （2）編織層允許的單向單股斷線長度不大于150mm，斷線端頭修剪整齊。
• （3）編織層的填充系數重疊率不小于5%。
• （4）編織的填充系數不小于0.41，編織密度不小于65%。

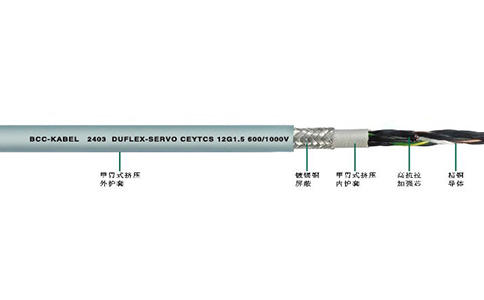

3、雙屏蔽-鋁箔屏蔽+編織屏蔽

• （1）由一層單面復合鋁箔和一層編織層組成，編織材料為鍍錫圓銅絲。
• （2）單面復合鋁箔的金屬面朝外，并與編織層相接觸。
• （3）單面復合鋁箔厚度不小于0.012mm。
• （4）單面復合鋁箔的重疊率不小于15%。
• （5）編織層允許的單向單股斷線長度不大于150mm，斷線端頭修剪整齊。
• （6）編織的填充系數不小于0.16，編織密度不小于30%。

• Q

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  A

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。

• Q

  通過電纜的拖鏈彎曲次數能夠判別拖鏈電纜好壞嗎？

  A

  需要分情況，具體問題具體分析。同一廠家生產的拖鏈電纜，通過電纜的拖鏈彎曲次數或許能夠判別拖鏈電纜好壞。但不同廠家生產的拖鏈電纜就不好判斷了，電纜的拖鏈彎曲測試是動態的環境下進行，若要將不同品牌高柔性電纜的拖鏈彎曲次數進行比較，須構建相同的測試環境。
