什么是非屏蔽雙絞線及其優點

非屏蔽雙絞線

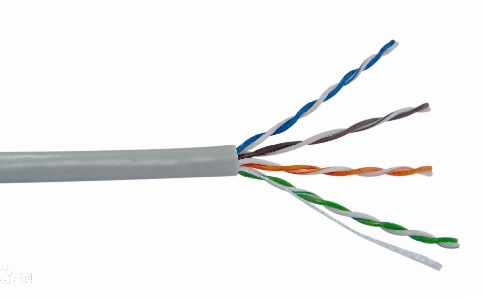

非屏蔽雙絞線（UnshieldedTwisted Pair，縮寫UTP）是一種數據傳輸線，由四對不同顏色的傳輸線所組成，是廣泛用于以太網路和電話線中的一種雙絞電纜。

非屏蔽雙絞線zui早在1881年被用于貝爾發明的電話系統中。1900年美國的電話線網絡亦主要由UTP所組成，它們由電話公司所擁有。

目前UTP被廣泛用于計算機網絡，但由于使用過長的UTP電纜傳輸數據會引致信號衰減問題，惟其價格較光纖和同軸電纜低，因此UTP主要用作短途傳輸，一般不多于100米。

UTP電纜末端通常連接RJ-45，以便插入到與其兼容的通信端口中。

如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器，zui多可安裝4個中繼器。如安裝4個中繼器連接5個網段，則zui大傳輸距離可達500m。

EIA/TIA的布線標準中規定了兩種雙絞線的線序568A與568B。

標準568A：

綠白—1，綠—2，橙白—3，藍—4，藍白—5，橙—6，棕白—7，棕—8

標準568B：

橙白—1，橙—2，綠白—3，藍—4，藍白—5，綠—6，棕白—7，棕—8

非屏蔽雙絞線具有以下優點：

• 1、無屏蔽外套，直徑小，節省所占用的空間，成本低；
• 2、重量輕，易彎曲，易安裝；
• 3、將串擾減至zui小或加以消除；
• 4、具有阻燃性；
• 5、具有獨立性和靈活性，適用于結構化綜合布線。

因此，在綜合布線系統中，非屏蔽雙絞線得到廣泛應用。

• Q

  采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

  A

  這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。

• Q

  拖鏈內電纜出現扭曲變形是什么原因？

  A

  拖鏈內電纜出現扭曲變形的原因主要有3種。一是拖鏈內的電纜不是真正的拖鏈電纜；二是拖鏈內的電纜選型不合適；三是拖鏈電纜沒有按照要求正確安裝。
